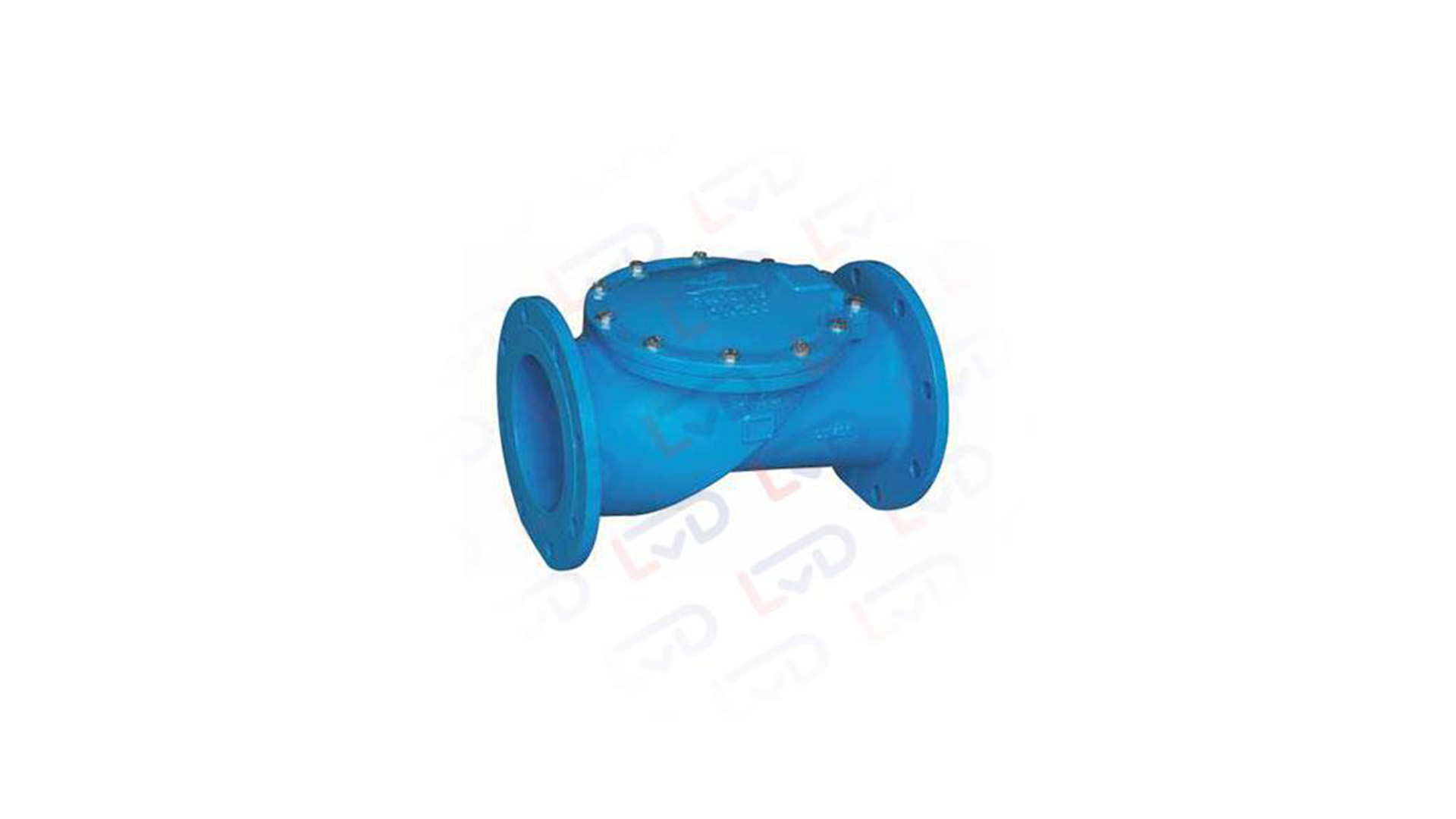

旋啟式止回閥是一種流體閥門，主要用于防止流體倒流，保護管道系統的安全和正常運行。以下是關于旋啟式止回閥的結構和工作原理的詳細介紹：

1、結構

旋啟式止回閥主要由以下幾個部分組成：

閥體：是止回閥的主體部分，通常呈流線型設計，以減少流體阻力。

閥蓋：覆蓋在閥體上方，用于固定和保護閥內部的零件。

閥瓣：是止回閥的關鍵部件，通常呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。它可以在流體壓力的作用下打開或關閉閥門。

搖桿（或稱為搖臂）：與閥瓣相連，用于輔助閥瓣的旋轉運動。

密封環：位于閥瓣和閥座之間，用于確保閥門關閉時的密封性。

輔助彈簧或重錘結構（可選）：用于提高閥門的密封性能，特別是在低壓狀況下。

2、工作原理

旋啟式止回閥的工作原理基于流體壓力和閥瓣的自重。以下是其工作原理的詳細步驟：

關閉狀態：當流體未流入管道系統時，閥瓣緊密貼合閥座，形成密封狀態，阻止流體通過。

開啟狀態：當流體流向閥門時，流體壓力作用在閥瓣上，使其繞銷軸旋轉并打開閥門。同時，閥瓣會因流體沖擊而保持開啟狀態，允許流體正常流通。

關閉狀態（倒流時）：當流體停止流動或流向相反時，閥瓣會在自重或彈簧力的作用下繞銷軸旋轉并關閉閥門，從而阻止流體倒流。

3、其他特點

此外，旋啟式止回閥還具有以下特點：

流線型通道：閥內通道呈流線型設計，可以減少流體阻力，提高流體流通效率。

阻尼結構：為避免管道內介質流動時閥瓣猛然關閉引起的水錘現象和閥座磨損，閥瓣上通常會設置阻尼結構。

密封性能：旋啟式止回閥通常具有良好的密封性能，可以確保流體在關閉狀態下不會泄漏。為提高密封性能，可采用輔助彈簧或重錘結構輔助密封。

綜上所述，旋啟式止回閥具有結構簡單、操作方便、密封性好等特點，在流體管道系統中具有廣泛的應用。
